MANUAL PARA PROJETO DE PELE DE VIDRO
• APLICAÇÃO DA FITA DUPLA FACE (SGT) PRO GLAZE 2.0 •
em conformidade com a norma ABNT NBR 15919.
CONSIDERAÇÕES GERAIS
Para a realização da colagem do vidro em alumínio com a FITA DUPLA FACE (SGT - structural glazing tape) PRO GLAZE 2.0, devem ser seguidos os procedimentos descritos a seguir:
1.
Preenchimento do FORMULÁRIO DE PROJETO DE PELE DE VIDRO / SISTEMA PRO GLAZE
(realizado juntamente com o DISTRIBUIDOR AUTORIZADO)
2.
MONTAGEM DOS PAINÉIS/QUADROS DE VIDRO de acordo com as instruções deste manual + Preenchimento do RELATÓRIO DE ACOMPANHAMENTO DE OBRA (O arquivo pdf será disponibilizado diretamente no SISTEMA PRO GLAZE para ser impresso e preenchido).
(realizado pelo responsável pela obra/APLICADOR)
3.
AGENDAMENTO DE INSPEÇÃO/VISTORIA com AGENTE AUTORIZADO da PRO GLAZE.
(realizado pelo responsável pela obra/APLICADOR)
4.
Após INSPEÇÃO APROVADA será emitido o TERMO DE GARANTIA DA APLICAÇÃO.
(realizado pela equipe técnica da PROGLAZE)
* Qualquer modificação, alteração ou inclusão de informações diferentes das contidas no FORMULÁRIO DE PROJETO DE PELE DE VIDRO/PRO GLAZE, posteriores à aprovação técnica,implicará na perda total de garantia do produto, e passa a ser de total responsabilidade do fabricante de esquadrias e ou aplicador do adesivo dupla face (SGT) PRO GLAZE 2.0.
TERMO DE GARANTIA
O termo de garantia somente é emitido/válido após inspeção/vistoria dos painéis/quadros de vidros colados, executada por AGENTE AUTORIZADO cadastrado pela equipe técnica da PROGLAZE. Custos relacionados à inspeção/vistoria são de responsabilidade do “RESPONSÁVEL PELA OBRA/APLICADOR” e serão tratados diretamente com o AGENTE AUTORIZADO.
Qualquer dúvida, contatar nosso departamento técnico diretamente no email proglaze@engefitas.com.br informando o CÓDIGO DE PROJETO que deverá ser disponibilizado pelo DISTRIBUIDOR AUTORIZADO.
MATERIAIS PARA A APLICAÇÃO
Materiais/Acessórios básicos para aplicação da FITA DUPLA FACE (SGT) PRO GLAZE 2.0.
Imagens ilustrativas
 PANOS LIMPOS |  ÁLCOOL ISOPROPÍLICO |  PRIMER ULTRA |  SILANO PG+ |  FITA SGT PROGLAZE 2.0 |  ESTILETE |
|---|---|---|---|---|---|
 ROLETE DE BORRACHA |  ALICATE PRESSIONADOR |  FITA CREPE |  SILICONE NEUTRO |
ÁREA/LOCAL DE APLICAÇÃO
As condições ambientais mínimas para a área de aplicação da FITA DUPLA FACE (SGT) PRO GLAZE 2.0, quer seja na indústria do instalador ou na obra, devem atender às seguintes exigências:
• o local deve ser exclusivo à aplicação da FITA DUPLA FACE (SGT) PRO GLAZE 2.0, fechado e independente das demais dependências;
• o local pode ter exaustão mecânica para garantir a ventilação necessária;
• o local pode possuir controle de temperatura ambiente, não sendo recomendada a aplicação da fita em temperaturas inferiores a 21°C; • para manutenção da limpeza, o piso deve ter acabamento com textura bem lisa, ou seja, tipo revestimento cerâmico ou cimentado liso, não sendo aceitas superfícies correspondentes a contrapisos, lajes ou acabamentos porosos;
• o local deve ter condições de iluminância conforme determina a ABNT NBR 5413;
• o local não pode sofrer contaminação de poeira ou outros resíduos do ambiente externo pelo sistema de exaustão mecânica, devendo, portanto, ser considerada esta característica na definição do espaço para colagem, principalmente quando esta for executada na obra.
ETAPAS/ORDEM PARA UMA EXCELENTE APLICAÇÃO
A organização de todo o processo de aplicação da FITA DUPLA FACE (SGT) PRO GLAZE 2.0 garante a execução segura e com todas as conformidades exigidas pela norma ABNT NBR 15919. A seguir indicamos a ordem de cada etapa para ajudar na sua sequência/linha de montagem:
ORGANIZAÇÃO DE TODOS OS
MATERIAIS NECESSÁRIOS PARA A APLICAÇÃO
1.
LIMPEZA DOS VIDROS
instruções aqui
2.
APLICAÇÃO DO SILANO NO VIDRO
instruções aqui
3.
4.
LIMPEZA DO QUADRO DE ALUMÍNIO
instruções aqui
5.
APLICAÇÃO DO PRIMER ULTRA NO QUADRO DE ALUMÍNIO
instruções aqui
APLICAÇÃO DA FITA DUPLA FACE SGT PROGLAZE 2 NO VIDRO
instruções aqui
6.
FIXAÇÃO DO VIDRO NO QUADRO
instruções aqui
7.
APLICAÇÃO DO SILICONE NEUTRO
instruções aqui
8.
9.
ESTOCAGEM DOS QUADROS + CURA
instruções aqui
10.
IDENTIFICAÇÃO DE TODOS OS QUADROS DA OBRA
instruções aqui
2. LIMPEZA DOS VIDROS
As superfícies do vidro devem ser completamente limpas antes da aplicação da fita dupla face, devendo ser utilizado ÁLCOOL ISOPROPÍLICO 99%(mínimo).
** A LIMPEZA DOS VIDROS E PERFIS DEVEM SER FEITAS SEPARADAMENTE, IMEDIATAMENTE ANTES DA COLAGEM.
***OBSERVAR A INDICAÇÃO DO FABRICANTE DO VIDRO QUANTO AO LADO EXTERNO DO MESMO. EM VIDROS LAMINADOS, NORMALMENTE, O ADESIVO É APLICADO NO LADO CONTRÁRIO Á ETIQUETA DE IDENTIFICAÇÃO DO VIDRO. EM CASO DE DÚVIDAS, CONSULTE O ENGENHEIRO/ RESPONSÁVEL PELA OBRA.
• PARA A LIMPEZA: usar álcool isopropílico e pano branco que não solte fiapos, por exemplo, malha ou gases;
limpar sempre com a técnica de DOIS PANOS, um molhado com álcool e outro seco. Passar o pano molhado com álcool isopropílico e logo em seguida, sem deixar secar o álcool, passar o pano seco. Observar se os panos estão limpos; caso contrário, repetir o procedimento. *Não mergulhar o pano no recipiente do álcool, pois isto pode contaminar o agente de limpeza.
3. APLICAÇÃO DO SILANO NO VIDRO
O promotor de adesão especial para o vidro é a base de SILANO. Importante: observe as informações de VALIDADE e PREPARAÇÃO na embalagem do produto antes da aplicação.
APLICAÇÃO DO PRODUTO: AGITAR MUITO BEM antes da aplicação. Utilizar o produto sem diluições. Aplicar com o auxílio de um pano limpo, livre de fiapos, formando uma camada fina e uniforme. Aguardar de 30 à 90 segundos para a secagem. Caso o vidro fique esbranquiçado após o uso, devido ao excesso de produto, passar um pano limpo e seco. Depois de seco, aplicar a fita dupla face.
OBS.: a aplicação do SILANO no vidro é feita imediatamente após a limpeza. A fita adesiva deverá ser aplicada no vidro imediatamente após a aplicação do SILANO.
4. LIMPEZA DO QUADRO DE ALUMÍNIO
As superfícies do vidro devem ser completamente limpas antes da aplicação da fita dupla face, devendo ser utilizado ÁLCOOL ISOPROPÍLICO 99%(mínimo).
** A LIMPEZA DOS VIDROS E PERFIS DEVEM SER FEITAS SEPARADAMENTE, IMEDIATAMENTE ANTES DA COLAGEM.
***OBSERVAR A INDICAÇÃO DO FABRICANTE DO VIDRO QUANTO AO LADO EXTERNO DO MESMO. EM VIDROS LAMINADOS, NORMALMENTE, O ADESIVO É APLICADO NO LADO CONTRÁRIO Á ETIQUETA DE IDENTIFICAÇÃO DO VIDRO. EM CASO DE DÚVIDAS, CONSULTE O ENGENHEIRO/ RESPONSÁVEL PELA OBRA.
• PARA A LIMPEZA: usar álcool isopropílico e pano branco que não solte fiapos, por exemplo, malha ou gases;
limpar sempre com a técnica de DOIS PANOS, um molhado com álcool e outro seco. Passar o pano molhado com álcool isopropílico e logo em seguida, sem deixar secar o álcool, passar o pano seco. Observar se os panos estão limpos; caso contrário, repetir o procedimento. *Não mergulhar o pano no recipiente do álcool, pois isto pode contaminar o agente de limpeza.
5. APLICAÇÃO DO PRIMER ULTRA NO QUADRO DE ALUMÍNIO
Para o perfil de alumínio, você deverá utilizar o PRIMER ULTRA - PRO GLAZE. Essa aplicação é feita com um pano limpo, que não solte fiapos.
Molhe o pano diretamente com o primer e aplique uma camada fina e constante, evitando a aplicação em excesso. Deixe evaporar o produto por aproximadamente 1 minuto e seu quadro estará pronto para a fixação do vidro.
6 e 7.. APLICAÇÃO DA FITA DUPLA FACE SGT NO VIDRO + FIXAÇÃO NO QUADRO
NOTA: A largura da fita indicada para o PROJETO DE PELE DE VIDRO deverá ser respeitada.
Sempre utilizar a quantidade mínima indicada de fita de 55cm² por kilograma do VIDRO.
Qualquer dúvida sobre o PESO x QUANTIDADE de fita, contatar nosso departamento técnico.

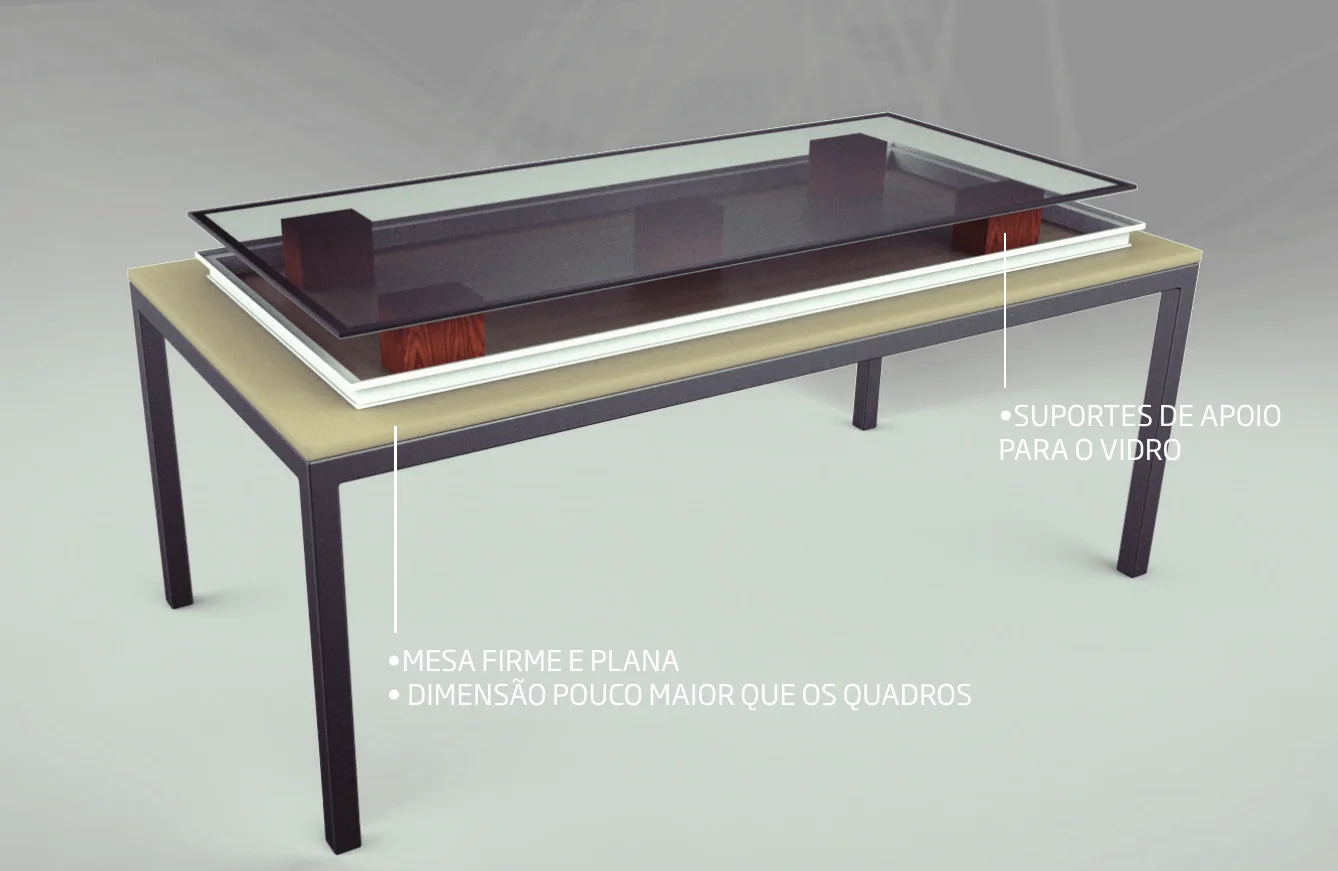

Figura 1: BANCADA/MESA PARA APLICAÇÃO
• a fita deve ser aplicada ao vidro IMEDIATAMENTE após este ter sido limpo e recebido a aplicação do SILANO. Aplicar a fita em todo o perímetro do vidro, acompanhando o alinhamento dos lados do vidro. Fazer pressão na fita, com as mãos/uma espátula/ou aplicador de Dupla Face, durante a aplicação, para evitar possíveis bolhas (conforme Figura 2).

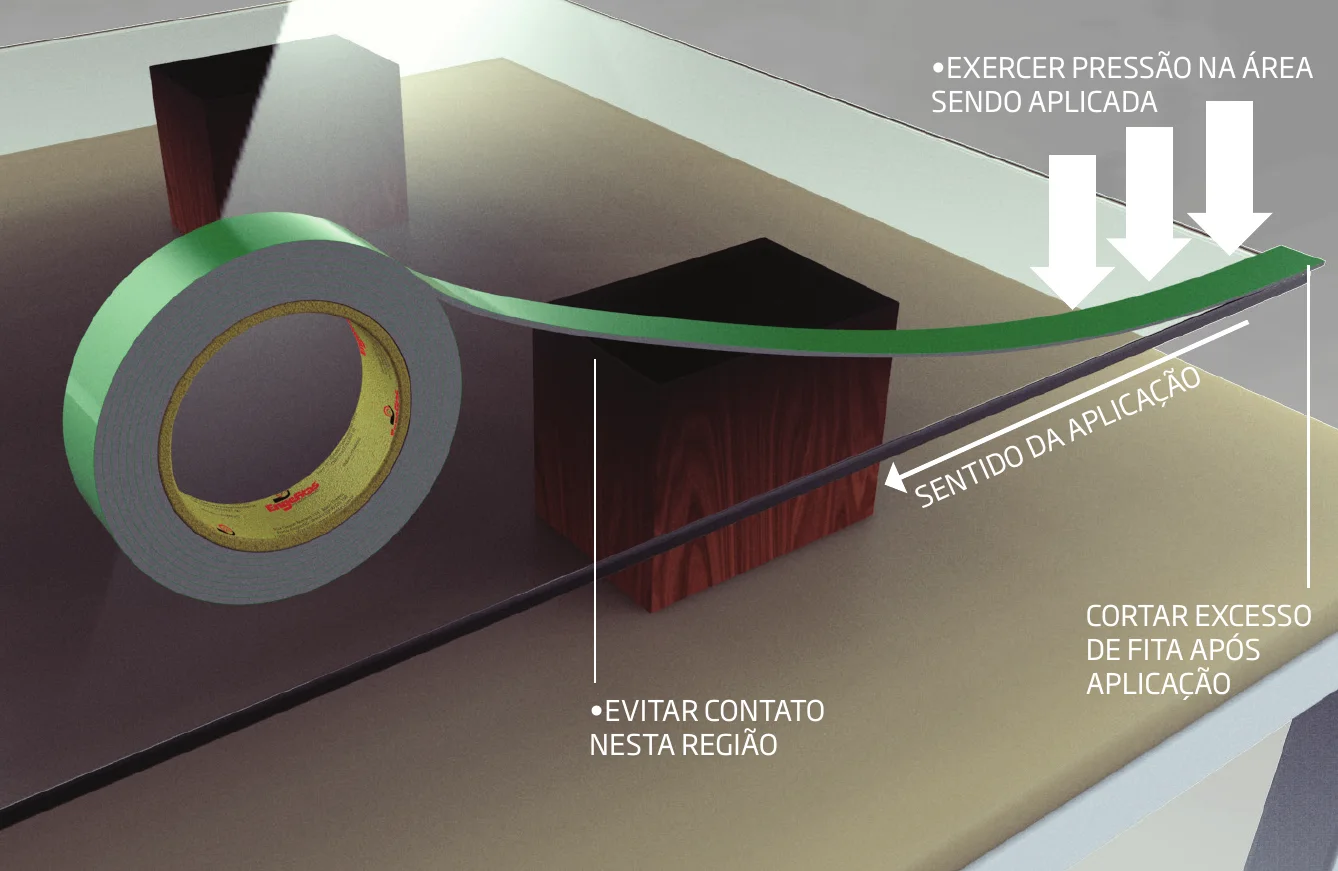

Figura 2: APLICAÇÃO DA FITA (sem bolhas)
• após a fita ter sido aplicada em todos os lados, fazer pressão com um rolete de borracha (conforme Figura 3) e, se alguma bolha de ar ainda puder ser percebida, cortá-la com estilete e pressionar novamente com o rolete até a sua eliminação.

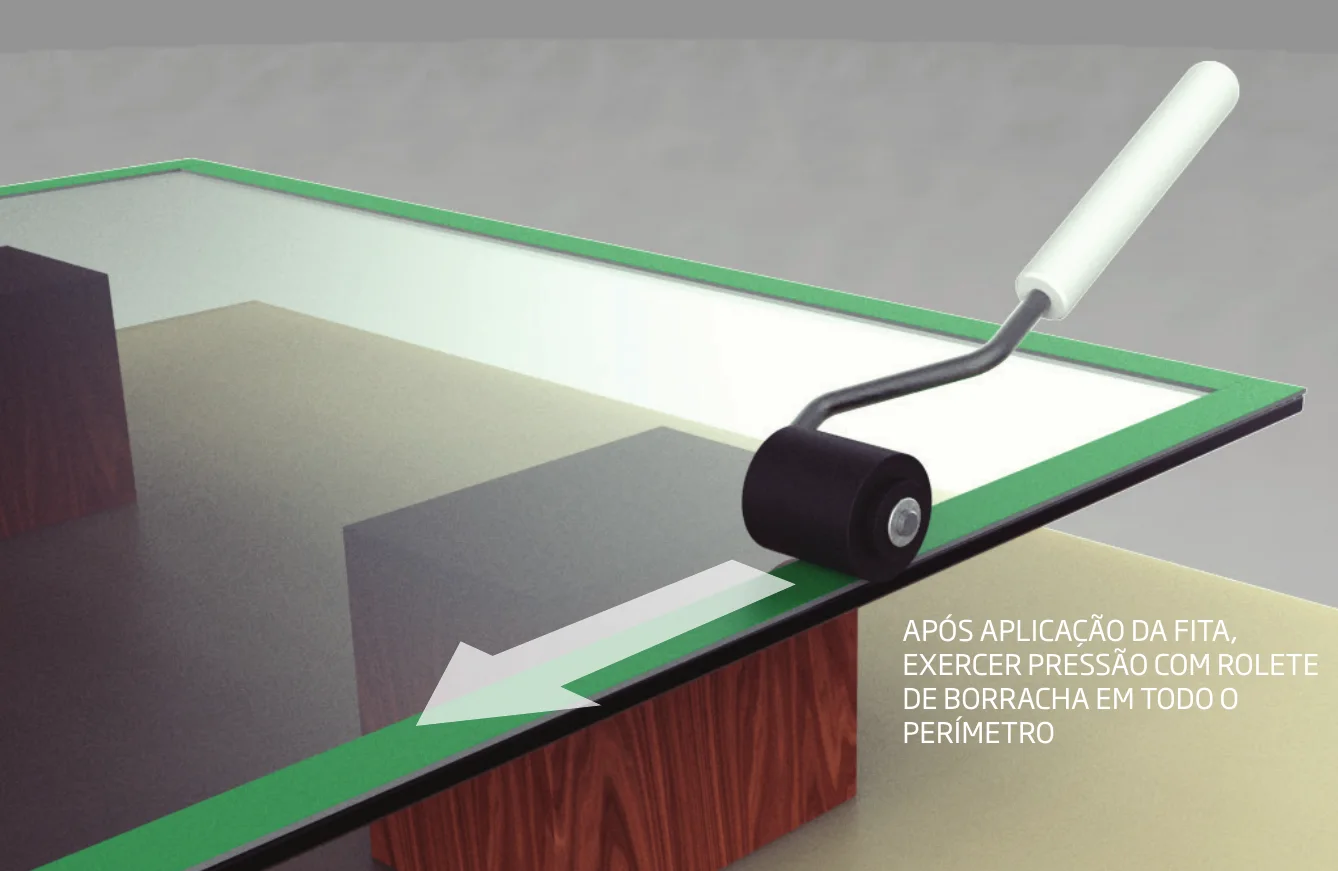

Figura 3: UTILIZE O ROLETE PRESSIONADOR
• com a fita aplicada no vidro e com o perfil de alumínio limpo e aplicado o PRIMER ULTRA, colocar o quadro e os suportes na mesa e apoiar o vidro, com a fita voltada para baixo. Então remover o liner e levantar o quadro verificando o alinhamento do vidro. Inicialmente fazer pressão manual sobre a face, para fixar parcialmente o quadro ao vidro. (conforme Figura 4)

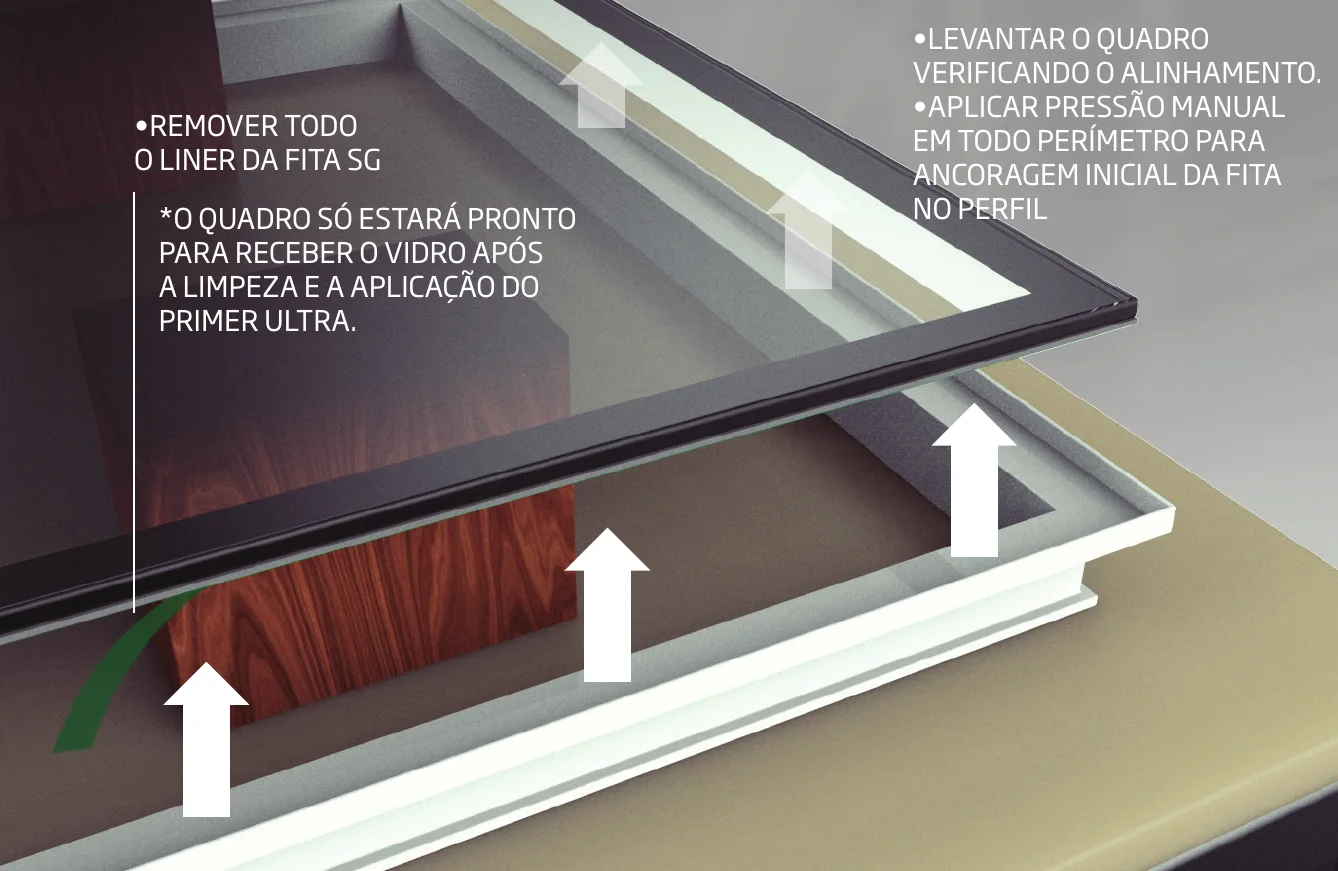

Figura 4: LEVANTANDO O QUADRO DE ALUMÍNIO
• toda fita adesiva usa adesivos sensíveis à pressão; então, é de FUNDAMENTAL importância que todo o conjunto receba uma pressão para que o adesivo penetre na rugosidade dos materiais, removendo possíveis bolhas de ar e assim garantindo uma área de contato de 100%. Esse pressionamento deve ser realizado com o auxílio do alicade de pressão, em todo o perímetro do quadro. (conforme Figura 5)

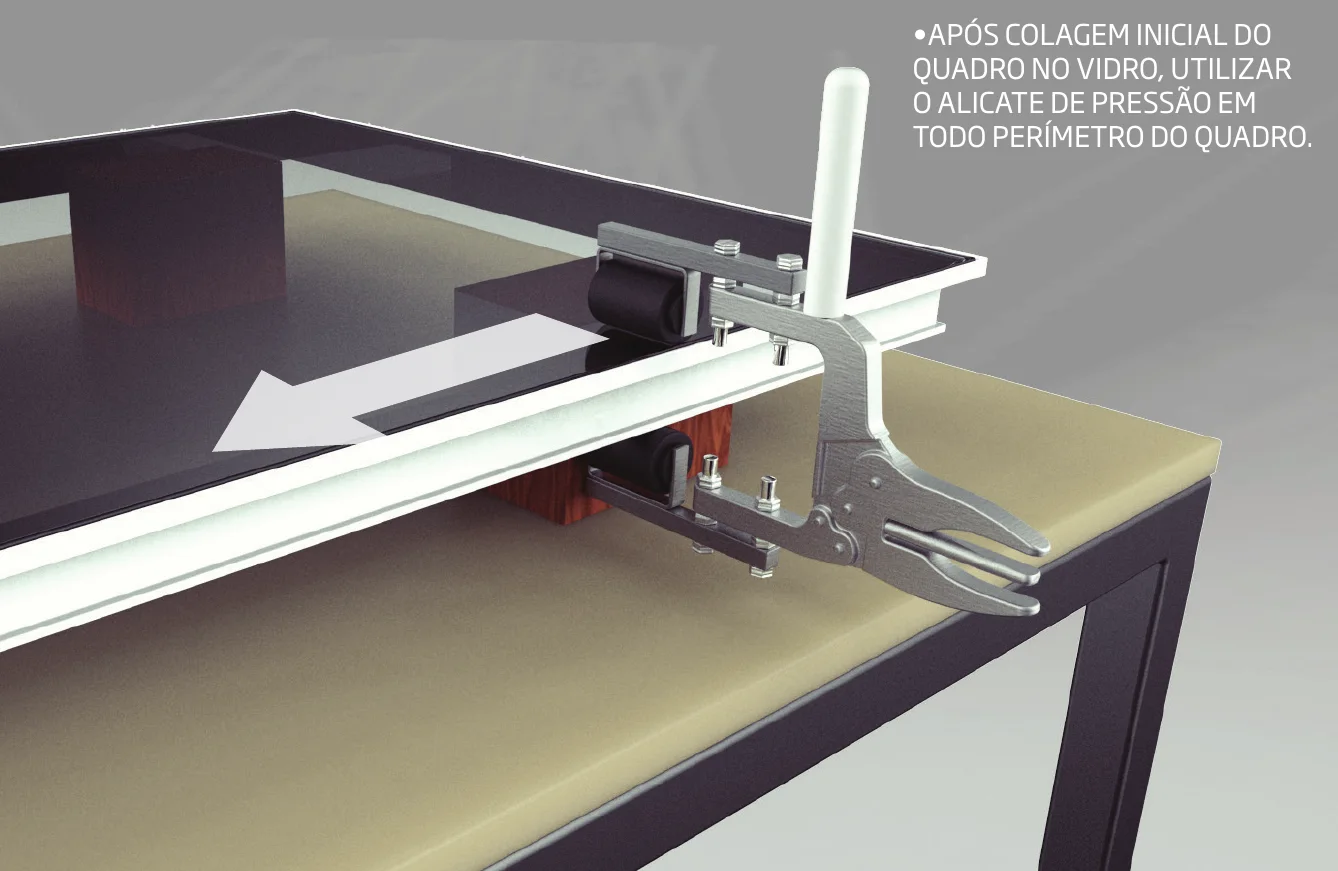

Figura 5: UTILIZANDO ALICATE DE PRESSÃO EM TODO O PERÍMETRO DO QUADRO
8. APLICAÇÃO DO SILICONE NEUTRO
• Deve ser aplicado silicone neutro em todo o perímetro do quadro. Isolar os cantos do vidro com fita crepe para protegê-lo de contaminações com o silicone (conforme Figura 6). Cortar o frasco do silicone em ângulo e fazer a aplicação conforme recomendações do fabricante.NÃO É PERMITIDA A COLAGEM DIRETAMENTE A UMA ESTRUTURA OU QUADRO JÁ FIXADOS À FACHADA.

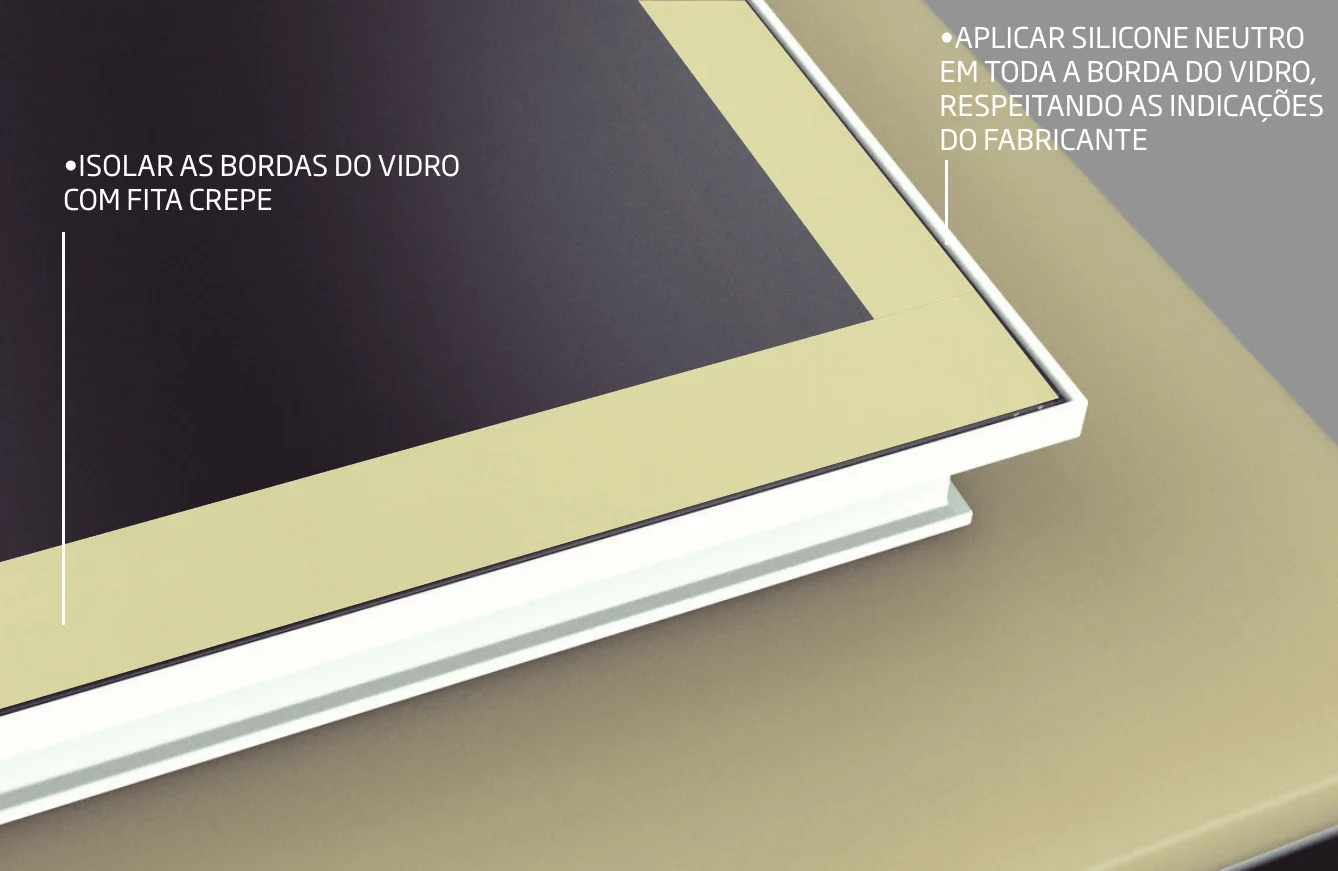

Figura 6: APLICANDO O SILICONE NEUTRO
9. ESTOCAGEM DOS QUADROS
• Os quadros poderão ser estoquados um sobre o outro, logo após ser colado e pressionado, pois a nossa fita SGT PRO GLAZE 2.0 tem adesão imediata sem tempo de cura. Os quadros poderão ser apoiados na parede após a cura do silicone de vedação (verifique as indicações de cura do fabricante de silicone neutro.)
10. IDENTIFICAÇÃO DOS QUADROS
• TEXTO COM TODOS OS DADOS QUE DEVEM APARECER NAS ETIQUETAS DE IDENTIFICAÇÃO DOS QUADROS DA OBRA
